無響室
特性說明
•硬體部分：訊號分析儀B & K 3560C.
•訊道數：量測用訊道數 = 4 , 訊號產生器訊道數 = 2
•訊號分析儀需架構在PC 或是Notebook 之上, 作業環境為Windows NT 、Windows 2000 及Windows XP 英文版以上
量測用訊道(Input Channel)
•可接受麥克風, 加速度探頭、轉速計以及直接電壓輸入等訊號, 並提供上述探頭所需的驅動電源
•提供麥克風預極化電壓: 0V 或 200V
•對感測計具ID 功能 (TEDS)：符合IEEE P1451.4 規範 ,感測計即插即用
•每一訊道取樣率≧65kHz
•每一訊道頻率範圍: 0Hz – 25.6kHz
•雜訊(10Hz – 25.6kHz): ≦5μV rms
•電壓輸入範圍：7.071mV to 7.071V in 10 dB steps
•線性度：≦±0.1dB
訊號產生器訊道(Output Channel)
•頻率範圍: 0Hz – 25.6kHz
•電壓輸出範圍: 70.7mV,707mV,7.071V
•輸出阻抗：50Ω
•線性度：≦±0.1dB
分析功能
可同步執行 FFT 頻率分析, CPB(1/n Octave)頻率分析, 總量分析, 訊號產生器
訊號產生能力
•Sine - fixed or swept (burst or continuous)
•Dual sine – fixed, swept or combination
•Random (burst or continuous)
•Pseudo-random
•Periodic Random
即時訊號分析能力
≧200kHz FFT 頻率分析
FFT 頻率分析功能
•頻率範圍: ≧25kHz
•FFT 分析線數: ≧6400 條線
•時間加權: Hanning, Exponential, Transient, Uniform, Flat-top, Kaiser-Bessel
•頻率加權: jω2, jω, 1/jω, 1/jω2 聲音加權: A,B,C,D
•前處理：Time, Autospectrum, Cross-spectrum
•後處理: Complex time, Monitor time, Fourier Spectrum, Phase-assigned autospectrum, Frequency response function(H1, H2, H3), 1/Frequency response function(1/H1,H2,H3), Coherence, S/N, Coherent/non-coherent power, Auto-correlation, Cross-correlation, Impulse response(h1, h2, h3), Calculated intensity, Calculated complex intensity, calculated mean pressure spectrum, Calculated velocity spectrum, P-I index, Cestrum, Liftered spectrum, Orbit
CPB 頻率分析功能
•具有1/1 Octave, 1/3 Octave, 1/12 Octave, 1/24 Octave 分析功能, 且符合IEC 1260-1995 Class 1, ANSI S1.11-1986
•頻率範圍: 100mHz – 20kHz (1/3 Octave 分析)
•具有Max/Min Hold 功能
•前、後處理：Autospectrum, Cross-spectrum, Mean pressure spectrum, Velocity spectrum, Intensity spectrum, Complex intensity spectrum, Phase-assigned autospectrum, Frequency response function(H1,H2,H3), 1/Frequency response function(1/H1,H2,H3), Coherence, S/N,Coherent/non-coherent power, Calculated intensity/complex intensity, P-I index
總量分析功能
•需符合IEC 651-1997, Class 1 功能
•頻率範圍: ≧25.6kHz
•具有A, B, C, D 頻率加權功能
•量測模式：Exponential, Exponential+impulse, Exponential+max hold, Exponential+min hold, Linear, Linear+impulse, Peak ( 以上所有量測可同步顯示)
•暫存器(buffer) 功能: 需具有暫存器功能, 可暫存量測頻譜或是量測值, 以作為Waterfall 顯示。
•暫存器容量: depend on your PC RAM
•顯示功能: 量測結果可以用以下功能顯示:Curve, Bar, Line, Overlay, 3D Waterfall, Color Contour, Multi-value 。
游標形式
Main, Delta, Reference, Harmonic, Sideban d
其他功能
•可自動搜尋校正器位置。
•可將資料以ASCII 格式輸出或直接傳至Excel。
•可將量測結果傳至Word 製作報告。
•前端主機與電腦之間以LAN 信號傳輸。
軟體部分：7907N 電聲量測設備(Steady State Reponse)
•用途:揚聲器、接收器、耳機、麥克風、助聽器、水聽器及加速度規等電聲及振動傳感器之研發及品管測試
•使用穩態響應法(Steady State Reponse, SSR) 及頻率掃描(Frequency Sweep) 量測頻率響應。
•使用穩態響應法(Steady State Reponse, SSR) 及振幅掃描(Level Sweep)量測頻率響應。
•可量測個次諧波(Individual Harmonic) 、交互調變(Intermodulation)及差頻失真(Difference Frequency) ，並計算總諧波失真(THD)。
•依據ITU-T 及IEEE 計算Loudness Rating。
•配合轉盤量測方向性，畫心型圖。
•量測頻率範圍：一般到25.6KHz，可option 量測到204.8kHz。
•可量測信號總量(Total RMS) 。適於蜂鳴器(Buzzer)之量測。
•使用穩態響應法(Steady State Reponse, SSR) 具有極佳之雜訊抑制能力。
•頻率掃描方式可為線性(Linear) ，對數(Logarithmic) 及使用者定義(User-defined)。
•具輸出等化功能，適於麥克風量測。
•具3D 瀑布圖及彩色等位線圖。

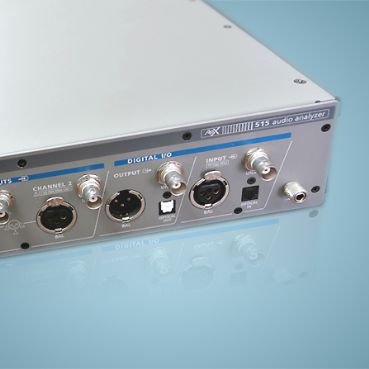

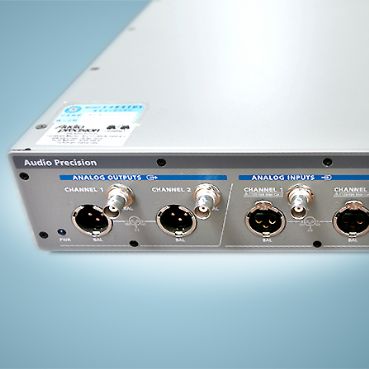

Audio Precision (APx515 audio )
AP位於美國奧勒岡州的專業聲音測試儀器公司，是在 1984 年時一群原本任職於泰克的工程師所創立，其 開發的儀器也是首先使用電腦圖型界面來取代傳統老式錶頭型式的儀器，其產品不只多年來廣受各家消 費性電子廠商指定使用，同時也是美國杜比實驗室的長期合作廠商，目前杜比所推出的各項認證測試也 大多指定其儀器做為訊號測量的專用設備，其在專業聲音訊號測量的領域的地位可以說是全世界公認的首席公司。
簡介如：Audio_Precision_APx515.pdf
